Misurazione e Controllo della Temperatura e Impedance Bridge Criogenici

  • Lettura della maggior parte dei sensori sul mercato da <100 mK a 1500 K
  • Interfacce e comunicazione: Ethernet, USBB, 2 USBA, IEEE-488.2 SCPI compliant, TCP/UDP data port server
  • Programmabili via EPICS CA server e LabView
  • Sicurezza di livello industriale: firewall configurabile, crittografia e autenticazione HTTPS
  • Data logging continuo su memoria interna
Informazioni Generali

Cryogenic Control Systems Inc. (Cryo-con) è un produttore di elettronica di precisione dedicata alle applicazioni industriali e di laboratorio.
Cryo-Con offre una linea completa di controllori, monitor, impedance bridge, sensori e accessori per la criogenia.

Model 54
Impedance bridge di ultima generazione capace di misurare resistenza, induttanza e mutua induttanza a temperature criogeniche e, grazie ai 4 anelli di regolazione integrati, anche controllare la temperatura.
Espandibile fino a 28 canali, offre i protocolli di comunicazione e le interfacce più recenti insieme a quelle più tradizionali per offrire la massima flessibilità.

Controllori di temperatura: Model 22C/24C/26
I controllori di temperatura Cryo-Con sono realizzati per operare con tutti i più comuni sensori criogenici presenti sul mercato.
Capaci di supportare fino a 4 sensori e riscaldatori simultaneamente, possono controllare la temperatura da <200mK fino a 1.500K.

Scegli il:
Model22C se ti interessa un controllore flessibile, adattabile alla maggior parte delle applicazioni;
Model24C se sei interessato a lavorare alle temperature più basse con la massima precisione;
Model26 se invece hai bisogno di alte temperature e alte potenze.

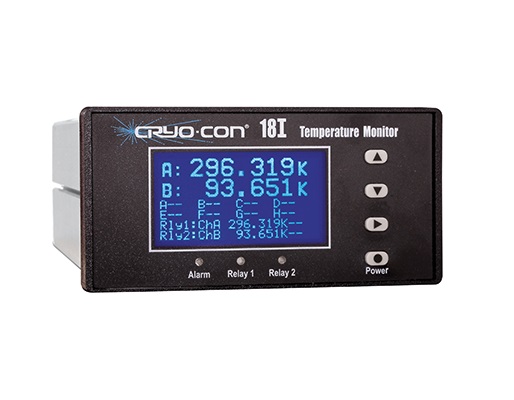

Monitor di temperatura: Model 12i/14i/18i
I monitor di temperatura Cryo-Con offrono la massima flessibilità e facilità di integrazione grazie alla grande disponibilità di interfacce e protocolli integrati: HTTPS, TCP, Modbus TCP, UDP, SMTP, NTP,SCPI, DHCP e Discovery (IGMP).
L’embedded server offre il pieno controllo e la configurazione completa dei monitor di temperatura senza la necessità di una piattaforma software esterna.
Basati sul concetto di modularità, le tre versioni differiscono esclusivamente per il numero di canali disponibili: 2, 4 o 8.

Sensori di temperatura
Cryo-Con dispone anche di una serie completa di sensori al Silicio o al Platino, calibrati e non, in vari package.

Accessori per la criogenia
Per completare il portafoglio prodotti Cryo-Con offre riscaldatori a cartuccia e fili in Nichel/Cromo per il loro cablaggio; rocchetti di fili in Fosforo/Bronzo a bassa conducibilità termica ideali per misurazioni a 4 fili in ambienti criogenici.

Applicazioni
  • Misure elettriche: capacità, resistenza, induttanza
  • Stoccaggio
  • Criogenia
  • Aerospazio
  • Petrolchimica
  • Laboratorio
  • Integrazione
Approfondimenti
Guida alla scelta del controllore Cryo-Con:
Model 22C Model 24C Model 26
Two input, four control loop general purpose controller Four input, four control loops. Optimized for ultra-low temperature Four input, high output power
Sensor Inputs 2 4 4
Temperature Range 300mK to 1,500K <200mK to 1,500K 500mK to 1,500K
Excitation Current 2.5mA to 10nA 15mA to 50nA 2.5mA to 100nA
Constant-Voltage Excitation Levels 10mV, 1.0mV AC 10mV, 3.0mV, 1.0mV, 300µV AC 10mV AC
Supported Sensors
Silicon Diode 1.4 to 475K 1.4 to 475K 1.4 to 475K
Ruthenium Oxide 300mK to 273K <200mK to 273K 500mK to 273K
Platinum RTD 14 to 1020K 14 to 1020K 14 to 1020K
Cernox™ 300mK to 420K <200mK to 420K 500mK to 420K
Rhodium-Iron 1.4 to 800K 1.4 to 800K 1.4 to 800K
Germanium 500mK to 100K 500mK to 100K 500mK to 100K
Carbon Glass™ 1.0K to 325K 1.0K to 325K 1.0K to 325K
GaAlAs Diode 25K to 325K 25K to 325K 25K to 325K
Thermocouple Option, >1.4K Option, >1.4K Option, >1.4K
Calibration Curves Built-in curves for most industry standard sensors plus additional user supplied curves. Interpolation is performed using a Cubic Spline algorithm for highest possible accuracy.
User Calibration Curves 8 x 200 entries 8 x 200 entries 8 x 200 entries
Control Loops 4 4 3
Output Type Linear Constant-Current Linear Constant-Current Linear Constant-Current
Loop 1 Heater 50W / 25W 50Ω / 25Ω Three decade ranges 50W / 25W 50Ω / 25Ω Three decade ranges 100W Four ranges
Loop 2 Heater 25 / 2.5 Watt, 50Ω 25 / 2.5 Watt, 50Ω 50W Three ranges
Non-Powered loops 2 2 2
Control Modes PID, Table, Ramp PID, Table, Ramp PID, Table, Ramp
Output Resolution 1.0ppm (20 bits) 1.0ppm (20 bits) 5.0ppm (16 bits)
Update Rate 15/S 15/S 15/S
PID Tables (PID zones) 6 x 16 Auto input channel select 6 x 16 Auto input channel select 6 x 16 Auto input channel select
Autotuning Yes Yes Yes
Data Logging Yes Yes Yes
Interfaces
Ethernet Yes Yes Yes
Ethernet Protocols HTTP: Embedded Web server. SMTP: E-mail. UDP and TCP: ASCII command language remote control.
IEEE-488.2 Yes Optional Optional
RS-232 - Yes -
USB 2.0 Yes - Yes
Alarms 4 - LED and Audio 4 - LED and Audio 4 - LED and Audio
Relay Outputs 2 (125V @ 10A) 2 (125V @ 10A) 2 (125V @ 10A)
User Interface
Front Panel Display 240x64 Graphics TFT-LCD with LED backlight 240x64 Graphics TFT-LCD with LED backlight 240x64 Graphics TFT-LCD with LED backlight
  Number of channels displayed 2 4 4
  Keypad 21 key silicon rubber 21 key silicon rubber 21 key silicon rubber
  Guida alla scelta del monitor Cryo-Con:
Model 18i/14i/12i
Eight- and four- channel cryogenic temperature monitor optimized for industrial applications.
Sensor Inputs 8, 4 or 2
Configuration Independent, not multiplexed
Temperature Range 500mK to 1,200K
Sensor Excitation NTC sensors: 10mV, AC, constant-voltage. PTC sensors: 1.0mA, 100µA, AC, constant current. Diode sensors: DC, 10µA
Supported Sensors
Silicon diode 1.4K to 500K
GaAlAs diode 1.4K to 500K
Ruthenium Oxide 500mK to 273K
Platinum RTD 14 to 1200K
Cernox™ 500mK to 420K
Rhodium-Iron 1.4K to 800K
Germanium 500mK to 100K
Carbon Glass&trade 1.0K to 325K
Calibration Curves Built-in curves for most standard sensors plus 8 additional user supplied curves.
Computer Interfaces
Ethernet Protocols HTTPS, TCP, Modbus TCP, UDP, SMTP, NTP, SCPI, DHCP and Discovery (IGMP)
Embedded Web Server Provides complete instrument control and configuration without the need for external platform-dependent utility software. Functions performed through the web browser include: - Complete real-time status and configuration. - Custom sensor calibration tables downloads. - Data-logging file downloads. - Installation of firmware updates. - Real-time strip-chart displays. - CalGen™ sensor curve fitting and generation. - Run and access user scripts.
Security Secure and encrypted HTTPS. Built-in firewall.
Modbus Yes
RS-232 Yes, Modbus Serial, SCPI
User Interfaces
Alarms Audio / LED. High and low temperature set-points
Relay Outputs 2 Dry contact, 10A, High and low temperature set-points
User Programmable Yes
Front Panel Display TFT LCD, 8 x 21 or 4 x 10 font.
Data Logging Esentially unlimited: 2GB
